Легкое выравнивание экономически эффективное свободное фланце ASMEB16.5 Класс 150

Экономичная выравнивание, экономичность, свободный фланец ASMEB16.5 Class150

1. Описание продукта

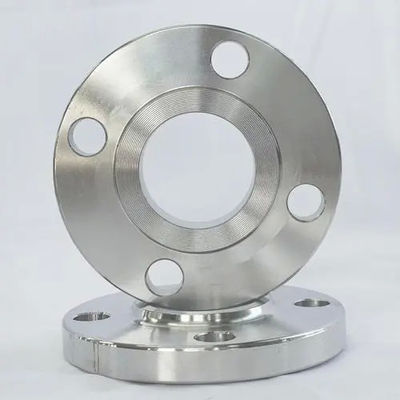

AСвободный фланец, также известный как фланец с отбортовкой или свободный фланец, не крепится непосредственно к трубе, а свободно скользит по ней. Обычно он сочетается со концом-заглушкой (сварным воротником или кольцом с отбортовкой), который сначала приваривается или иным образом крепится к трубе. Затем свободный фланец привинчивает эту сборку к ответному фланцу, но сам не принимает нагрузку от давления; его основная роль - облегчить соединение и выравнивание.

Эта конструкция предлагает несколько ключевых преимуществ:

• Экономия материала: Сам фланец может быть изготовлен из другого, часто менее дорогого материала (например, углеродистой стали), чем конец-заглушка, который может быть дорогостоящим коррозионностойким сплавом, таким как нержавеющая сталь, медь или алюминий.

• Легкость выравнивания: Поскольку фланец может свободно вращаться вокруг трубы, гораздо проще выровнять отверстия для болтов во время установки, особенно в ограниченном пространстве или с трубами большого диаметра.

• Легкость обслуживания и осмотра: Он хорошо подходит для систем, требующих частой разборки для очистки, осмотра или технического обслуживания.

• Пригодность для агрессивных сред: Используя конец-заглушку из коррозионностойкого материала, фланец идеально подходит для трубопроводов, транспортирующих агрессивные жидкости.

2. Ключевые параметры продукта

Проектирование и производство свободных фланцев регулируется различными международными и национальными стандартами. Ключевые параметры включают в себя:

3. Области применения продукта

Свободные фланцы являются универсальными компонентами, используемыми в различных отраслях промышленности, особенно там, где важны простота сборки, обслуживания или коррозионная стойкость:

 Трубопроводы для агрессивных сред: Они очень хорошо подходят для транспортировки агрессивных веществ. Конец-заглушка, контактирующий с жидкостью, может быть изготовлен из коррозионностойких материалов, таких как нержавеющая сталь, медь или алюминий, в то время как сам фланец может быть изготовлен из углеродистой стали, предлагая экономичное решение.

Системы, требующие частой разборки: Идеально подходят для трубопроводов и оборудования, требующих регулярного осмотра, очистки или технического обслуживания, например, в пищевой промышленности, фармацевтике и химических заводах . Их вращающаяся конструкция упрощает выравнивание болтов при повторной сборке.

Несвариваемые трубы: Используются с трубами из материалов, которые трудно сваривать, таких как пластиковые трубы или трубы из стеклопластика (GRP), где конец-заглушка обеспечивает надежную точку соединения.

•  Широкое промышленное применение: Они широко применяются в:

  • Судостроение: Используются в различных судовых системах.

  • Нефтехимия и нефтепереработка: Для различных технологических и вспомогательных линий.

  • Производство электроэнергии: В системах, требующих изоляции для технического обслуживания.

  • Очистка воды и коммунальные услуги: Для водоснабжения и управления сточными водами.

  • Строительство, ОВКВ и сантехника: Для систем водоснабжения, отопления и вентиляции.

Я надеюсь, что этот структурированный обзор поможет вам лучше понять свободные фланцы. Если у вас есть более конкретные вопросы относительно конкретного стандарта, материала или сценария применения, не стесняйтесь спрашивать.
